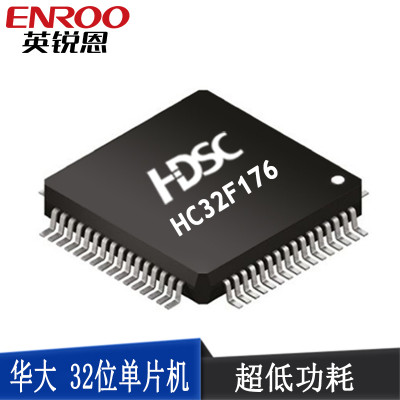

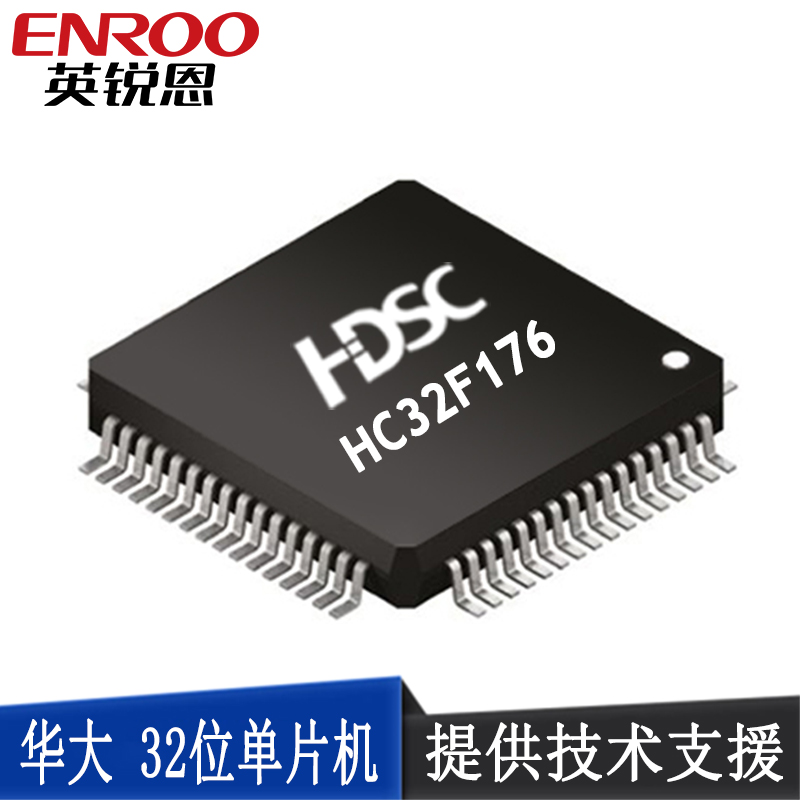

HC32F170/HC32L176 系列是一款延长便携式测量系统的电池使用寿命的超低功耗，宽电压工作范围的通用 MCU。集成 12 位 1M sps 高精度SARADC，1个 12 位 DAC 以及集成了比较器、运放、内置高性能 PWM 定时器、LED显示，多路 UART、SPI、I2C、 等丰富的通讯外设，内建 AES、TRNG 等信息安全模块，具有高整合度、高抗干扰、高可靠性的特点。本产品内核采用 Cortex-M0+内核，配合成熟的 Keil & IAR 调试开发软件，支持 C 语言及汇编语言，汇编指令。

HC32F170/HC32L176 系列 MCU 典型应用
传感器应用，物联网应用，智能仪表、无线模块、温控器，货架标签，智能交通、报警系统，智能家居，医疗设备

产品特性
 48MHz Cortex-M0+ 32 位 CPU 平台
HC32F170/HC32L176 系列具有灵活的功耗管理系统
– 0.6μA @ 3V 深度睡眠模式：所有时钟关闭，上电复位有效，IO 状态保持，IO中断有效，
所有寄存器、RAM 和 CPU数据保存状态时的功耗
– 8μA@32.768KHZ低速工作模式：CPUCPU 和外设运行，从 FLASH 运行程序
– 35μA/MHz@3V@24MHz 睡眠模式：CPU 停止，外设运行，主时钟运行
– 135μA/MHz@3V@24MHz 工作模式：CPU 和外设运行，从 FLASH 运行程序
– 4μS 唤醒时间，使模式切换更加灵活高效，系统反应更为敏捷
128K 字节 FLASH 存储器，具有擦写保护功能
16K 字节 RAM 存储器，附带奇偶校验，增强系统的稳定性
通用 I/O 管脚 (88/100PIN，72IO/80PIN，56IO/64PIN，40IO/48PIN，26IO/32PIN)

时钟、晶振

– 外部高速晶振 4MHz ~ 32MHz
– 外部低速晶振 32.768KHz
– 内部高速时钟 4/8/16/22.12/24MHz
– 内部低速时钟 32.8/38.4KHz
– PLL 时钟 8MHz ~ 48MHz
–内部高速USB时钟48mhz
– 硬件支持内外时钟校准和监控
定时器/计数器
– 3 个1通道互补输出通用16位定时器
–1个3通道互补输出通用16定时器
–2个低功耗16位定时器，可以级联
– 3个高性能 16 位定时器/计数器，支持PWM 互补，死区保护功能
–1个超低功耗脉冲计数器PCNT,具备低功耗模式下自动定时唤醒功能，定时达1024秒
–1 个可编程 16 位定时器 PCA，支持 5通道捕获比较，5 通道 PWM 输出
– 1 个 20 位可编程看门狗电路，内建专用10kHz 振荡器提供 WDT 计数
通讯接口
– 4 路 UART 标准通讯接口
–2路LPUART低功耗通讯接口，深度睡眠模式下可工作
– 2 路 SPI 标准通讯接口
– 2 路 I2C 标准通讯接口

蜂鸣器频率发生器，支持互补输出
硬件 CRC-16/32 模块
AES-128/192/256 硬件协处理器
TRNG 真随机数发生器
2 通道 DMAC
4*52/6*5048 LCD驱动
10 字节 ID 号
12位1Msps采样的高速高精度 SARADC，内置运放，可测量外部微弱信号
1路 12 位 500k sps DAC
集成1路多功能运算放大器，可以作为 DAC 的输出 Buffer
集成6位 DAC 和可编程比较基准输入的3路电压比较
集成低电压侦测器，可配置 16 阶比较电平，可监控端口电压以及电源电压
SWD 调试解决方案，提供全功能调试器
工作条件：-40 ~ 85℃，1.8 ~ 5.5V
封装形式：LQFP100/80/64/48，QFN32
